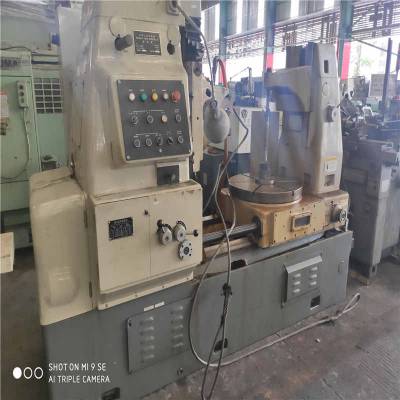

3150滚齿机”详细介绍

　　本机床适用于加工各种圆柱形正齿轮、螺旋齿轮和蜗轮。
　　本机床适合于单件生产和成批生产，如备有数个以上同型机床时*合理的使用方法是分出一定数量机床专为精削之用，以***机床的加工精良。
　　本机床具有足够的刚度，在滚切齿轮时，可以一次加工至所需的齿深，也可分几次切削（分层切削），在分层切削时必须依照一定的规则变更其每次的切削用量，如选用适当的切削速度、进给量及合理的精切深度，并准确地安装好工件，本机床可切削出七级精度的齿轮。

　　由于机床上具有液压平衡装置来平衡刀架的切削抗力，因此，本机床可作顺铣加工，以提高机床生产效率。
　　在机床上并装有刀架快速移动装置及在切削终止时自动停止运转机构，故本机床不仅广泛适用于齿轮加工，且操作方便，同时可进行多机床管理。
　　主要技术参数 Y3150
　　**切削模数钢材（mm）5
　　铸铁（mm） 6
　　加工直齿圆柱齿轮**直径有外支架（mm）350
　　无外支架（mm） 500
　　加工圆柱螺旋齿轮**直径当旋转角为30°时（mm）370
　　当旋转角为45°时（mm）250
　　滚刀的**垂直行程长度（mm）260
　　**滚切长度（mm）240
　　滚刀心轴至工作台
　　中心线间的距离**（mm）320
　　**（工作台台面到滚刀心轴的距离小于85毫米时为30毫米）25
　　工作台面至滚刀心轴中心线的**距离（mm）170
　　滚刀可换心轴直径（mm）22 27 32
　　滚刀**直径（mm）120
　　工作台孔直径（mm）60
　　工作台心轴直径（mm）30
　　滚刀主轴转速级数 8种
　　范围（转/分）50~275
　　工件每转滚刀垂直进给量（毫米/转）0.24~4.25
　　主电动机功率（kw）3
　　主电动机转速（转/分）1430
　　泵电动机功率（kw）0.125
　　泵电动机转速（转/分）2790
　　机床重量（带附件）（kg）2400
　　机床外形尺寸（长×宽×高）（mm）1825×935×1730
